Breve introdução

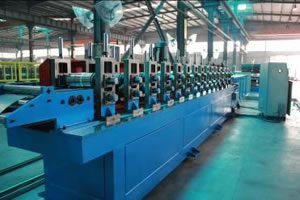

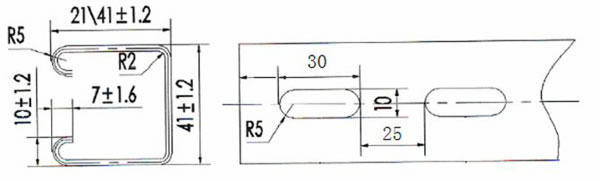

A perfilagem de rolo principal dessa máquina perfiladeira pode fabricar perfil de suporte para tubo em 41mm×41mm e 41mm×21mm. Quando for necessário mudar o perfil, o usuário precisa apenas ajustar alguns espaçadores de rolo e mudar alguns perfiladores de rolos.
| Motor do desbobinador | 1 conjunto (capacidade do desbobinador: 2 toneladas) |
| Nivelador e alimentador | 1 conjunto |
| Perfurador | 1 conjunto |
| Cortador hidráulico | 2 conjuntos |
| Perfurador de rolo principal | 1 conjunto |
| Cortador hidráulico | 1 conjunto (modelo de corte rotativo) |
| Estação hidráulica | 1 conjunto |
| Sistema de controle PLC | 1 conjunto |
| Cremalheira para produto final | 1 conjunto (comprimento total é 6 metros) |
| Matéria-prima | Placa de aço galvanizado (tensão de ruptura: 235Mpa) |
| Largura da bobina | Com base nos dados de teste final |
| Espessura da bobina | 1.8~2.0mm |
| Diâmetro interno da bobina | ￠508±20mm |
| Diâmetro externo da bobina | ≤￠1200mm |
| Peso máximo da bobina | 2 toneladas |
| Velocidade da linha de trabalho | 12m/min (tempo de corte não está incluido ) |
| Tolerância de comprimento de cada produto final | ±2.0mm |
| Fonte de potência da linha de perfilagem de rolo | 380V/50Hz/3 Phase |
Fluxo de trabalho
Desbobinagem →Nivelamento→Alimentação → Perfuração → Perfilagem de rolo → Corte - Produto final
