- Linha de Painel de Sanduíche EPSA Linha de Painel de Sanduíche EPS é composta por desbobinadores, sistema de corte de revestimento, sistema formador de rolo, sistema de aquecimento, sistema de controle elétrico, sistema pneumático e sistema de pulverização de cola, mesa de tranporte de rolos, e assim por diante.

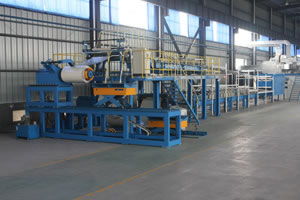

Linha de produção de painel tipo sandwich
Breve introdução
Linha de produção de painel tipo sandwich é um tipo de linha de produção integrado que inclui uma máquina perfiladeira de rolo e sistema de laminação de painel tipo sandwich . Três tipos de painéis, nomeadamente painel tipo sandwich de parede plana, painel tipo sandwich com impulso e painel tipo sandwich ondulado, são fabricados por essa linha de produção.
Lista de componentes
| Desbobinador mecânico de 5 toneladas | 1conjunto |
| Equipamento de proteção da folha | 1conjunto |
| Dispositivo de cobertura de filme | 1conjunto |
| Dispositivo para pré cisalhamento transversal de folha plana | 1conjunto |
| Sistema de perfilagem de rolo | 1conjunto |
| Equipamento para pós corte hidráulico | 1conjunto |
| Tabela de suporte | 1conjunto |
Parâmetros técnicos do painel tipo Sandwich
| Comprimento de corte | ≥2 m |
| Largura | Por favor ver o desenho do perfil |
| Espessura | Por favor ver o desenho do perfil |
Parâmetrostécnicos da matéria-prima
| Espessura da folha | 0.4-0.6mm |
| Tensão de ruptura | ≤235Mpa |
| Largura máxima da folha de aço | 1200 mm (precisão de largura da bobina ±2mm) |
| Diâmetro interno da bobina | Φ500 e Φ600 mm |
| Diâmetro externo da bobina | Φ1000 mm |
| Peso máximo da bobina | 5 Toneladas |
Parâmetros técnicos do bloco EPS
| Densidade | ≥18kg/m3 (Retidão para todos dos lados ≤1mm/m, Curva ≤3mm/m, a superfície de EPS deve ser uniforme, a irregularidade da superfície deve ser inferior a 1.5mm/m, o comprimento da peça única do EPS deve ser ≥3m.) |
| Tamanho do núcleo de EPS | Por favor ver o desenho do perfil |
| Largura do núcleo de EPS | A largura mínima é 1/2 da largura do painel tipo sandwich |
Parâmetros técnicos da linha de produção de páineltipo Sandwich
| Velocidade da linha | 1000-3000mm/min (controlo de conversão de frequência ) |
| Comprimento da linha | Cerca de 40 m |
| Altura de trabalho | 1050 mm (altura do painel) |
| Comprimento eficaz de laminação | 7.5 m |
| Modo de controlo | Controlo de conversão de frequência PLC |
| Potência elétrica total | Cerca de 35 KW |
| Voltagem de controlo | 24 V/110 V/220 V |
| Fonte de ar | 0.7 Mpa (preparado pelo cliente) |
| Temperatura de trabalho adequada | Por volta de 25 ℃ |

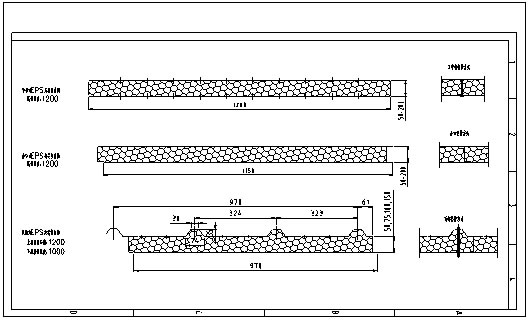

Desenho do perfil

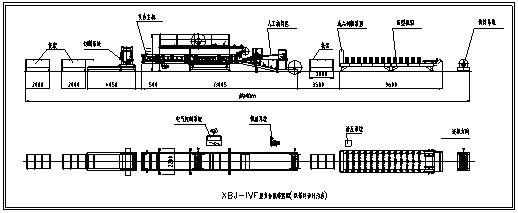

Desenho esquemático
Fluxo de trabalho
Sistema de formação de rolo- fase 1
Carregamento de bobina de aço (colocar a bobina de aço no desbobinador)→ guiamento da folha (a folha de aço é guiada no primeiro rolo através de equipamento de orientação) → Pré cisalhamento →laminação de rolo de painel → tabela de suporte

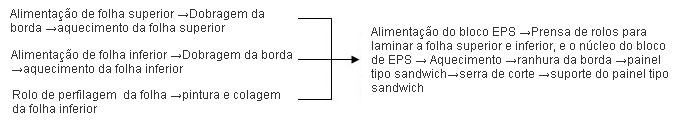

Sistema de laminação de painel tipo sandwich- fase 2
