Breve introdução

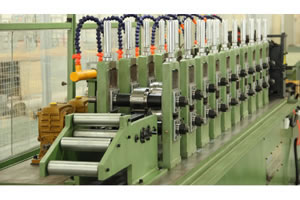

Motor AC, caixa de redução, guia de esfera com movimento linear de alta velocidade, sistema de condução direita e esquerda, mecanismo de ajustamento transversal, rolos e engrenagem que impulsionam a viga são instalados nessa máquina perfiladeira de rolos com painel refrigerador. Após o corte, a folha passa através da estação de rolos uma a uma para serem perfiladas, após o qual transforma-se em placas. Essa máquina pode ajustar rapidamente a largura da placa.
| Desbobinador | 1 conjunto |
| Dispositivo de nivelamento | 1 conjunto |
| Dispositivo de orientação | 1 conjunto |
| Alimentação servo | 1 conjunto |
| Dispositivo de perfuração | 1 conjunto |
| Corte hidráulico | 1 conjunto |
| Rolo conjunto | 1 conjunto |
| Rolo perfilador (modelo de perfilagem Cantilever) | 1 conjunto |
| Dispositivo de dobra da extremidade da placa | 1 conjunto |
| Tabela de suporte sem potência de alimentação | 1 conjunto |
| Sistema de acionamento hidráulico | 1 conjunto |
| Sistema de controlo elétrico | 1 conjunto |
| Matéria-prima | Aço de perfilagem a frio, aço galvanizado |
| Tensão de ruptura | 235Mpa |
| Espessura | 0.8 - 1.0mm |
| Largura da bobina | Com base no design final |
| Comprimento da placa | 3000mm |
| Diâmetro interno da bobina | Φ508±20mm |
| Diâmetro externo da bobina | ≤Φ1200mm |
| Peso da bobina | ≤ 3 Tons |
| Velocidade do rolo de perfilagem | 10M/min (tempo de corte não está incluído ) |
| Tolerância de comprimento | ±2mm |
| Fonte de potência | 380V±10%, 50-60Hz (com base nos requisitos dos compradores) |

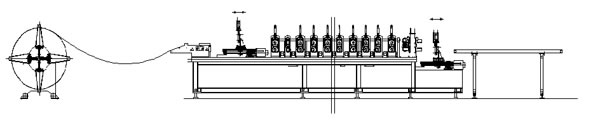

Fluxo de trabalho
Desbobinagem→Nivelamento → Guia →Alimentação → Perfuração → Corte → Rolo conjunto → Guia → perfilagem de rolo → Dobra de placa final → Placa
