Descrição

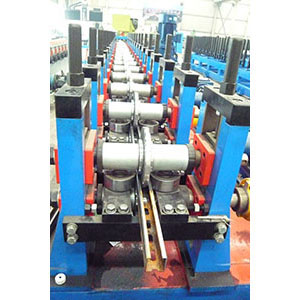

Projetamos e fabricamos este equipamento de perfilagem, especialmente usada para a produção de estrutura de suporte. A nossa perfiladeira é composta principalmente por desbobinador, nivelador, perfurador, perfiladeira de rolo e cortador. Este equipamento de perfilagem funciona de forma automática, ajudando os clientes a economizarem nos custos.
Função e estrutura
A perfiladeira apresenta uma estrutura de parede em coluna. É constituída de suporte de rolos, base, transmissão, molde para dobra de rolo e outros componentes. A base da máquina é feita de aço soldado com tratamento anti-tensão. O eixo do rolo é feito de materiais de qualidade. A perfiladeira de rolo efetua o endireitamento do perfil com elevada precisão. É fácil de operar e fazer ajustes.
Dureza do molde após têmpera é : HRC58-62 para melhorar a resistência ao desgaste.
Parâmetros técnicos| No | Item | Parâmetros |
| 1 | Capacidade | ≤2000 kg |
| 2 | Diâmetro interno da bobina | Φ508 mm |
| 3 | Diâmetro externo máximo da bobina | Ф1300 mm |
| 4 | Velocidade máxima | 15m/min |
| 5 | Potência do motor | 3kw |
| 6 | Material de estação de rolo | QT 470. |
| 7 | Material do eixo | 40 Cr |
| 8 | Diâmetro do eixo do rolo horizontal | φ60 mm |
| 9 | Motor | 15kw |
| 10 | Velocidade da linha | 15m/min. |
| 11 | Suporte móvel | 18+18 Suporte |
| 12 | Tolerância de corte/precisão | ±2 mm |
| 13 | Comprimento máximo do painel : | 6000 mm |
Processo de funcionamento
Carregamento do material → Desbobinamento → Nivelamento → Perfilagem → Corte por comprimento → Mesa de acabamento
