Breve introdução

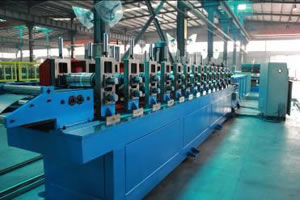

O modelo de corte dessa máquina perfiladeira e rolo com estrutura de filtro é o corte giratório com estilo de corte contínuo. Nenhum resíduo de peça é deixado após o corte.
| Desbobinador manual e nivelador | 1 conjunto (capacidade do desbobinador :3 toneladas) |
| Dispositivo de alimentação servo | 1 conjunto |
| Perfurador de multi estação | 1 conjunto |
| Ciclo do material | 2 conjuntos |
| Perfilador do rolo principal | 1 conjunto |
| Cortador hidráulico | 1 conjunto (modelo de corte rotativo ) |
| Estação hidráulica | 1 conjunto |
| Sistema de controlo PLC | 1 conjunto |
| Cremalheira para produto final | 1 conjunto (o comprimento total l é 3 metros) |
| Matéria-prima | Placa de aço galvanizado (tensão de ruptura : 235Mpa) |
| Largura de bobina | Com base em dados de teste final |
| Espessura da bobina | 0.6mm |
| Diâmetro interno da bobina de aço | ￠508mm |
| Diâmetro externo da bobina de aço | ≤￠1300mm |
| Peso máximo da bobina | 1.5 Toneladas |
| Velocidade da linha de trabalho | 10M/MIN |
| Fonte de potência da linha perfiladeira de rolo | 380V/50Hz/3 Phase |

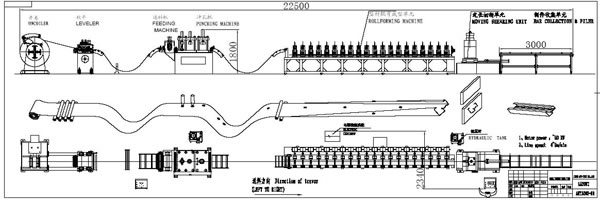

Fluxo de trabalho
Desbobinagem- nivelamento - ciclo do material - alimentação - perfuração - ciclo do material - perfilagem de rolo -corte - produto final
