Breve introdução

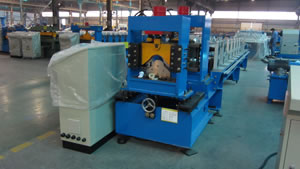

Esta máquina perfiladeira de rolos é um tipo de equipamento especialmente projetado para laminação contínua e perfilagem a frio de folha de aço. Controlo PLC , frequência AC e tecnologia de ajuste de velocidade são adotados nesta máquina, onde a produção contínua automática é realizada. Portanto, é realmente um novo tipo de instrumento de produção altamente eficaz com economia de energia para a estrutura de aço.
| Nome | Modelo/Nome | Quantidade | Descrição técnica |
| 1.sistema desbobinador | Desbobinador passivo | 1 conjunto | Desbobinador passivo do tipo cantilever |
| 2. sistema principal de perfilamento | Dispositivo de alimentação | 1 conjunto | 1. Material do rolo: aço No.45 pintado com cromo duro na superfície. 2. Tipo de estrutura de suporte interno do rolo :guia de coluna 3. O sistema é conduzido por um motor redutor de engrenagem planetária, o rolos traseiros /frontais são acionados por corrente e parte dos rolos superiores/inferiores são movidos por engrenagem. 4. Material de lâmina de corte: Cr12 (tratamento por tempera ) |
| Sistema de rolo perfilador | 1 conjunto | ||
| Sistema de perfuração | 1 conjunto | ||
| Dispositivo de pós corte | 1 conjunto | ||
| 3. sistema de saída | Tabela de suporte | 1 conjunto | Suporte e empilhamento de paineis acabados são manualmnte operados |
| 4. Sistema hidráulico | 1 conjunto | 1conjunto | |
| 5. sistema de controlo elétrico | 1 conjunto | Este sistema é equipado com controlo PLC, e corte por codificador automático. Método de operação: botão Frequência AC é usada para ajuste de velocidade | |
| NO | Item | Para | Nota | |
| 1 | Material adequado | Tipo | Folha de aço colorida | |
| Espessura (mm) | 0.4-0.6 | |||
| Tensão de ruptura (Mpa) | 230-300Mpa | |||
| Largura (mm) | 395 | |||
| Peso da bobina (t) | 3 | |||
| Diâmetro externo | Φ1350mm | |||
| Diâmetro Interno | Φ508mm/Φ610mm | |||
| 2 | Material dos rolos | Placa de cromo No.45 | ||
| 3 | Velocidade de perfilamento (m/min) | 15-20 | Tempo de corte não está incluido | |
| 4 | Fonte de potência | AC380V ,50 Hz, 3 fases | O parâmetro é baseado no design real | |
| 5 | Potência total | Cerca de 8KW | O parâmetro é baseado no design real | |
| 6 | Dimensão (C×L×A, mm) | Ver o perfil | O parâmetro é baseado no design real | |

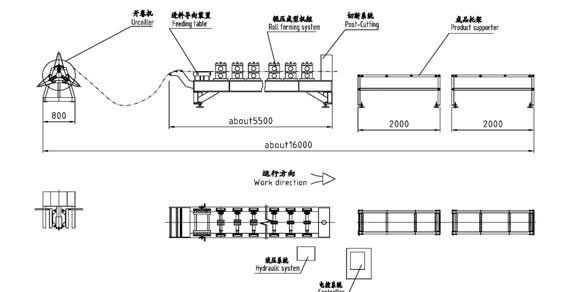

Fluxo de trabalho
Desbobinagem →Alimentação → Perfilagem de Rolo →Perfuração → Corte em comprimento → Produto final
