Breve introdução

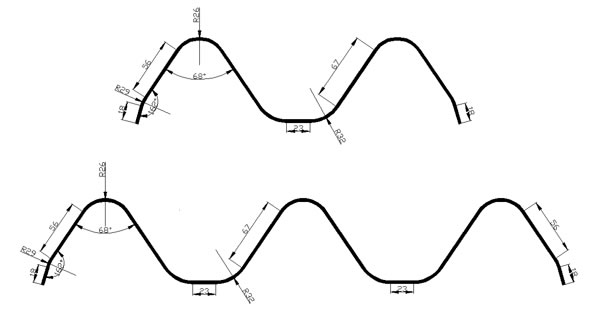

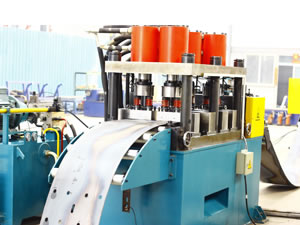

Controlo PLC e conversão de frequência AC são adotados nessa máquina formadora de rolo com trilhos de proteção de 2 e 3 ondas, que pode produzir trilhos de proteção de 2 e 3 ondas exigidas pelo cliente. Além disso, essa máquina também pode continuamente formar as chapas de aço sob medida e automaticamente cortá-los à linha do comprimento
Formador de rolo: (tipo cassete)
| Nome | Descrição | Unidade | Quantidade |
| Desbobinador | Desbobinador hidráulico | Conjunto | 1 |
| Dispositivo de nivelamento | 5 rolos de nivelamento | Conjunto | 1 |
| Dispositivo de alimentação servo | Acionado pelo motor servo | Conjunto | 1 |
| Dispositivo de perfuração | Perfuração de orifício | Conjunto | 1 |
| Dispositivo de enlace | Peças | 2 | |
| Dispositivo de guia de alimentação | Guia de rolo vertical | Peça | 1 |
| Rolo perfilador | Estação de rolo único | Peça | 1 |
| Dispositivo de pós corte | Pós corte | Conjunto | 1 |
| Tabela de suporte | Tabela de suporte sem alimentação | Peça | 1 |
| Sistema hidráulico | Sistema dedicado | Peça | 2 |
| Secção de controlo elétrico | Controlo de linha de produção | Peça | 1 |
| Matéria-prima | Folha galvanizada, placa perfilada a quente |
| Tensão de ruptura | 235 MPA |
| Espessura | 3.0-4.0mm |
| Largura | 490-760mm |
| Diâmetro interno da bobina | Ф508±20mm |
| Diâmetro externo da bobina | ≤Ф1200mm |
| Peso da bobina | ≤6T |
| Velocidade da linha de produção | 10m/min |
| Tolerância de comprimento de produção | ±2mm |
| Fonte de potência | 380V, 50Hz, 3Phase (com base nos requisitos dos compradores ) |
Fluxo de trabalho
Carregamento do material →Desbobinagem →Nivelamento→Alimentação de material → Perfuração de orifício → Rolo perfilador → Corte por comprimento → Placa
